罐底焊縫真空檢測盒/真空試驗箱 型號：GL-1
一、罐底焊縫真空檢漏盒抽空器適用于真空試漏法

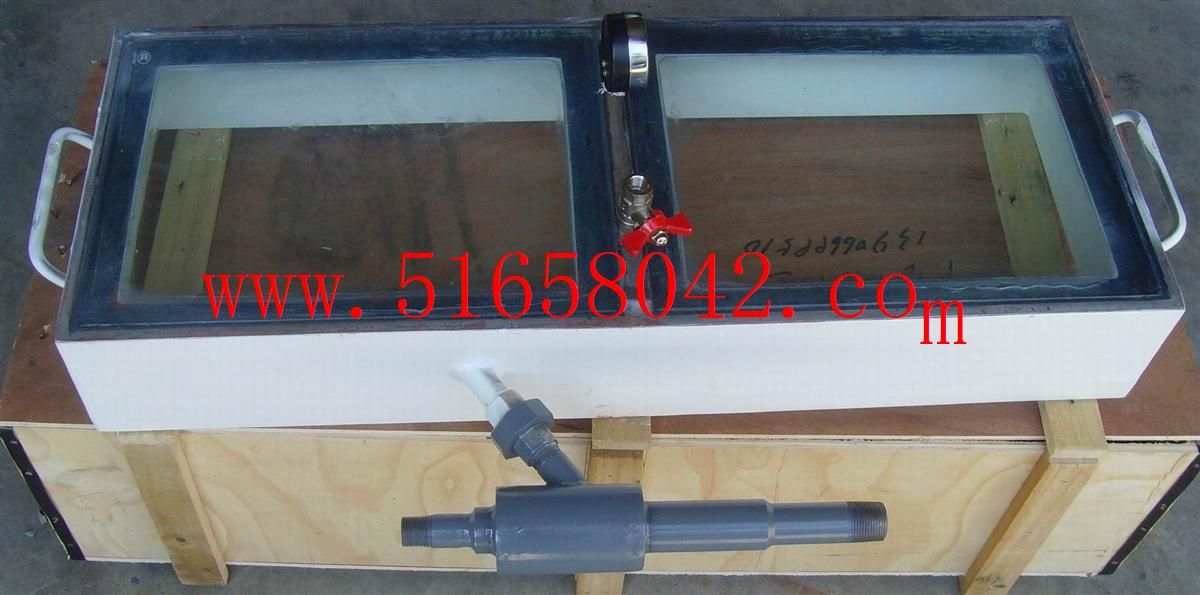

真空檢漏盒采用薄板做成無底的長方形盒子，盒頂部嚴密地鑲嵌一塊厚玻璃，盒底四周邊沿包有不透氣的海綿橡膠，使盒子嚴密地扣在底板上。盒內用反光的白漆涂刷。盒子上裝抽氣短管和進氣閥。試驗焊縫時，先在焊縫上涂肥皂水，再將真空盒扣上，用真空泵將盒內抽成55kPa的真空度，最好在-70KPa以上;觀察盒內有無氣泡出現，如有氣泡，應作出標志加以焊補。
罐底焊縫真空檢漏盒抽空器常被用來檢查油罐焊縫，特別是圓周焊接部分，不常用于整個罐底。
罐底焊縫真空檢漏盒抽空器安裝在真空箱外部,通過0.5MPa的壓縮空氣產生一定的負壓值,一般在-70KPa以上,實現焊縫的真空檢漏試驗
二、抽空器結構:
罐底焊縫真空檢漏盒抽空器是一個三通結構,吸氣口垂直或采用一定角度都可,一般材質為碳鋼或PVC,接口規格為4分外絲聯接;出口聯通大氣;負壓值在-70KPa以上,特別適用于真空盒試驗裝置;
三、真空檢測盒使用方法：
1、如用戶有真空泵抽真空的話，可直接選用檢測盒即可，不用真空噴射器；
2、如采用壓縮空抽真空檢測的話，必須采用檢測盒和真空噴射器一起使用；
3、檢測盒底部采用真空橡膠密封條進行密封。
4、焊縫檢測長度600mm。
5、檢測盒視窗為鋼化玻璃。
6、檢測盒配有放氣閥（1/2")、真空表（Y-60）。
7.尺寸 ：750*250*150左右或550*180*142左右
詳細參數
真空箱技術說明格式樣本北京恒奧德.doc
